ESTRUCTURA DE LAS REDES
• El Software de Aplicaciones, programas que se comunican
con los usuarios de la red y permiten compartir información (como archivos,
gráficos o vídeos) y recursos (como impresoras o unidades de disco).
• El software de Red: se incluyen programas relacionados con
la interconexión de equipos informáticos, es decir, programas
necesarios para que las redes de computadoras funcionen. Entre otras
cosas, los programas de red hacen posible la comunicación entre las
computadoras, permiten recibir y enviar información.
Para saber mas, mira el
siguiente video
• El Hardware de Red:
formado por los componentes materiales que unen los ordenadores. Dos
componentes importantes son los medios de transmisión que transportan las
señales de los ordenadores (típicamente cables o fibras ópticas) y el adaptador
de red, típicamente, esto incluye routers, switches, hubs, gateways, y
otros hardware relacionado.
puedes ver mas sobre hardware de red
en:
En resumen, las redes están formadas
por conexiones entre grupos de ordenadores y dispositivos asociados que
permiten a los usuarios la transferencia electrónica de información. En estas
estructuras, los diferentes ordenadores se denominan estaciones de trabajo y se
comunican entre sí a través de un cable o línea telefónica conectada a los
servidores.
Además de los ordenadores, los cables o la línea telefónica, existe en la red el módem para permitir la transferencia de información convirtiendo las señales digitales a analógicas y viceversa, también existen en esta estructura los llamados Hubs y Switches con la función de llevar acabo la conectividad.
Además de los ordenadores, los cables o la línea telefónica, existe en la red el módem para permitir la transferencia de información convirtiendo las señales digitales a analógicas y viceversa, también existen en esta estructura los llamados Hubs y Switches con la función de llevar acabo la conectividad.
HUBS: Es un concentrador
multipuerto al que puedes conectar diferentes dispositivos. Suele
utilizarse en redes locales domésticas para conectar distintos dispositivos en
una red informática. Verás que hay unos cuantos puertos para conectar
dispositivos en red. Cuando lo haces, la señal que el hub recibe a través de la
estación (un ordenador) podrá llegar también a los demás dispositivos
conectados.
SWITCHES: A diferencia del hub, el switch
(conmutador) puede detectar qué dispositivos están conectados,
de manera que sólo transmite la señal a los que están activos. También es capaz
de reconocer las direcciones MAC de los dispositivos, por lo que al conectarlos
puede saber cuáles son más rápidos y más lentos, de forma que posee un mejor
funcionamiento en cuanto a la velocidad y el rendimiento. Eso permite que
podamos utilizarlos para redes informáticas más complicadas, como una
red en estrella con cable estructurado en la que se conecten diferentes redes
de ordenadores. Solamente en las redes en las que se utilizan varios
conmutadores se presenta el peligro de los “loops”, o bucles de red, cuando la
información se puede transmitir por distintas vías.
TOPOLOGÍA DE LAS REDES INFORMÁTICAS
La topología de red es la
representación geométrica de la relación entre todos los enlaces y los
dispositivos que los enlazan entre sí (habitualmente denominados nodos).
Para el día de hoy, existen al menos
cinco posibles topologías de red básicas: malla, estrella, árbol, bus y anillo.
Topología en Malla
En una topología en malla, cada
dispositivo tiene un enlace punto a punto y dedicado con
cualquier otro dispositivo. El término dedicado significa que
el enlace conduce el tráfico únicamente entre los dos dispositivos que conecta.
Una malla ofrece varias ventajas sobre otras topologías
de red. En primer lugar, el uso de los enlaces dedicados garantiza
que cada conexión sólo debe transportar la carga de datos propia de los
dispositivos conectados, eliminando el problema que surge cuando los enlaces
son compartidos por varios dispositivos. En segundo lugar, una topología
en malla es robusta. Si un enlace falla, no inhabilita todo el sistema.
Otra ventaja es la privacidad o la seguridad. Cuando un mensaje
viaja a través de una línea dedicada, solamente lo ve el receptor adecuado. Las
fronteras físicas evitan que otros usuarios puedan tener acceso a los mensajes.
Topología estrella
La topología en estrella es donde los
nodos están conectados a un hub. Hablamos de un dispositivo que recibe las
señales de datos de todos los equipos y las transmite a través de los distintos
puertos. Tiene la ventaja de que cuando algún cable se rompe, sólo una
computadora quedaría aislada de la red y la reparación es más fácil. El
repetidor nos permite añadir fácilmente equipos. La única desventaja es el
coste (requiere un cable para cada equipo + el hub) y la posibilidad de que
falle el hub.
También está la Estrella extendida, muy parecida a la
anterior, pero en este caso algunas de las computadoras se convierten en el
nodo principal o transmisor de datos de otras computadoras que dependen de ésta.

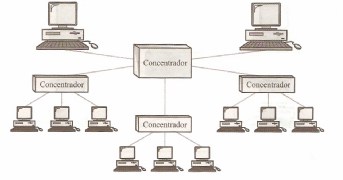

Topología en Árbol
La topología en árbol es una
variante de la de estrella. Como en la estrella, los nodos del
árbol están conectados a un concentrador central que controla el tráfico
de la red. Sin embargo, no todos los dispositivos se conectan directamente al
concentrador central. La mayoría de los dispositivos se conectan a un
concentrador secundario que, a su vez, se conecta al concentrador central. El
controlador central del árbol es un concentrador activo. Un
concentrador activo contiene un repetidor, es decir, un dispositivo hardware
que regenera los patrones de bits recibidos antes de retransmitidos. Retransmitir
las señales de esta forma amplifica su potencia e incrementa la distancia
a la que puede viajar la señal. Los concentradores secundarios pueden ser
activos o pasivos. Un concentrador pasivo proporciona solamente una conexión
física entre los dispositivos conectados.
Topología en Bus
Son aquellas que están conectadas a un
mismo tronco o canal de comunicación, a través del cual pasan los datos.
Los dos extremos del cable coaxial acaban con un “terminador”, que lleva una
resistencia que impide la “impedancia”. Además habrá una serie de derivadores
T, que son las ramas a las que se conectan los equipos informáticos. Entre
las ventajas de la topología de bus se incluye la sencillez de
instalación. El cable troncal puede tenderse por el camino más
eficiente y, después, los nodos se pueden conectar al mismo mediante líneas de
conexión de longitud variable. De esta forma se puede conseguir que un bus use
menos cable que una malla, una estrella o una topología en árbol, pero
tiene varios inconvenientes: si se rompe el cable, toda la red deja de estar
operativa. Además, a medida que añadimos nuevos equipos, con la desventaja de
requerir más espacio, la red tiende a degradarse y pierde señal.
Topología en anillo
Es aquella donde un equipo está
conectado a otro, y éste al siguiente, en forma de círculo o anillo, hasta
volver a conectarse con el primero. Cada estación tiene un transmisor y un
receptor. En ocasiones, pueden venir unidas por dos cables, y se llaman
de doble anillo. Podemos utilizarla con muchos ordenadores, de manera que
no se pierde tanto rendimiento cuando los usamos todos a la vez. Pero el
problema una vez más es que un solo fallo en el circuito deja a la red aislada.
Un anillo es relativamente fácil de instalar y reconfigurar. Cada
dispositivo está enlazado solamente a sus vecinos inmediatos (bien fisicos o
lógicos). Para añadir o quitar dispositivos, solamente hay que mover dos
conexiones. Las únicas restricciones están relacionadas con aspectos del medio
fisico y el tráfico (máxima longitud del anillo y número de dispositivos).
Además, los fallos se pueden aislar de forma sencilla. Generalmente, en
un anillo hay una señal en circulación continuamente
